SVVOKB2 控制與保護開關
?????
?
SVVOKB2 控制與保護開關
技術亮點
● 集成技術，將電路保護、電動機控制、電氣隔離等功能集成，將機械結構、電子技術控制與保護、遠程通訊控制與監測等技術高度融合一體；
● 產品結構優化，體積小型化，使用新材料，符合環保要求，具有耐溫、強度高，耐電弧能力強等特點，使用中確保電氣線路及設備運行的安全可靠；

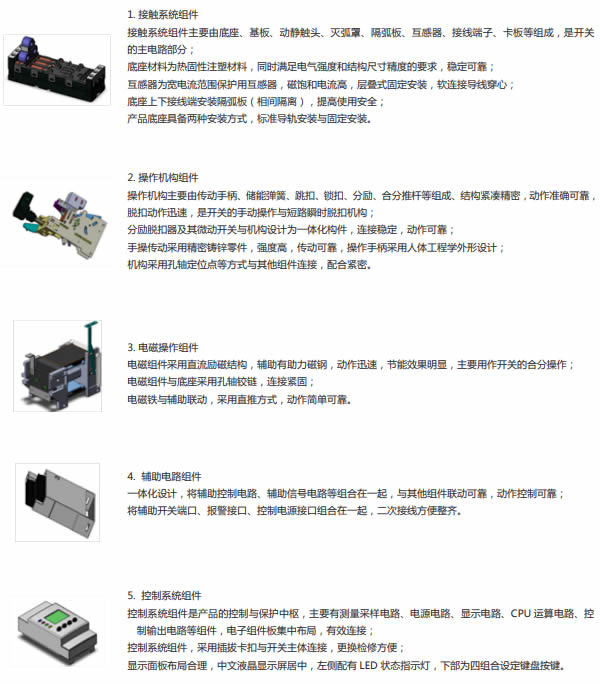

● 產品功能組件模塊化，各模塊均有創新亮點，模塊的標準化、專業化制造極大的提高了產品的可靠性；
● 人機工程優化操作與智能操控界面，適宜人機對話，具備優良的操控與信息交互功能。
● SVVOKB2 系列產品分斷能力高、額定運行短路通斷能力達到 50kA，電流整定規格齊全，整定范圍寬0.15A ～ 125A；
● 操作控制方式多樣，手動控制（操作）、端子控制（自動）、鍵盤控制（菜單）、遠程控制（上位機通訊與開關指令）等；
● 保護功能全面，短路、過載、斷相、不平衡、堵轉、欠流等，充分滿足各種負載設備的保護需要；
● 數據檢測，提供電路參數、開關狀態、電動機運行狀態等數據的監視功能，方便用戶掌握設備的運行情況；
● 具備設定復位、故障復位、故障報警等功能，提供操作記錄、故障記錄等記憶數據。
應用優勢

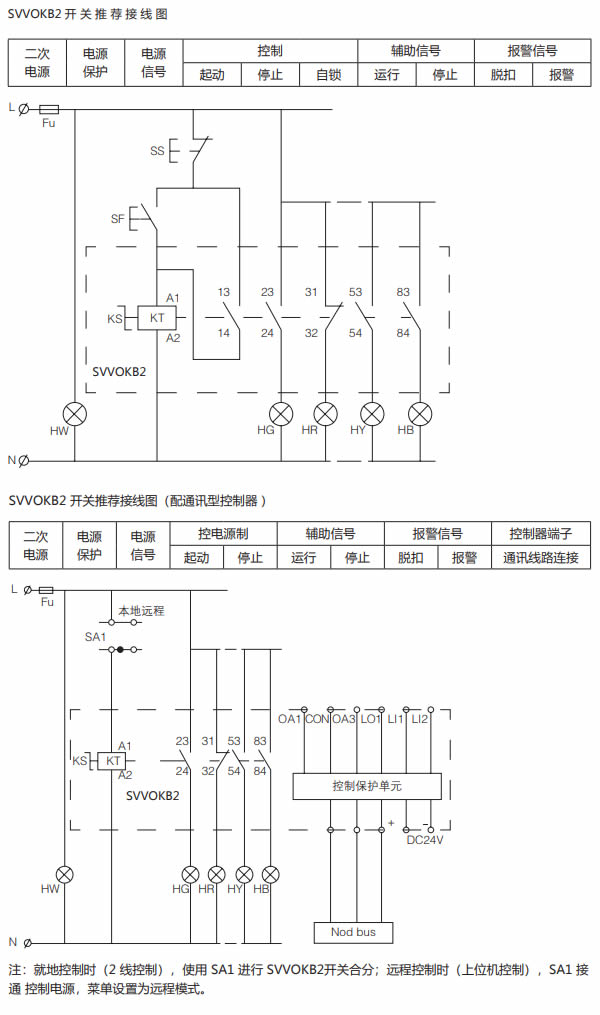

● 輔助電路，提供動作控制的 2NO+2NC 輔助控制電路，操作狀態的 2NO+1NC 輔助信號電路，故障狀態的 1NO 的輔助信號（無源報警）電路，可滿足各類電路系統的自動控制需求；

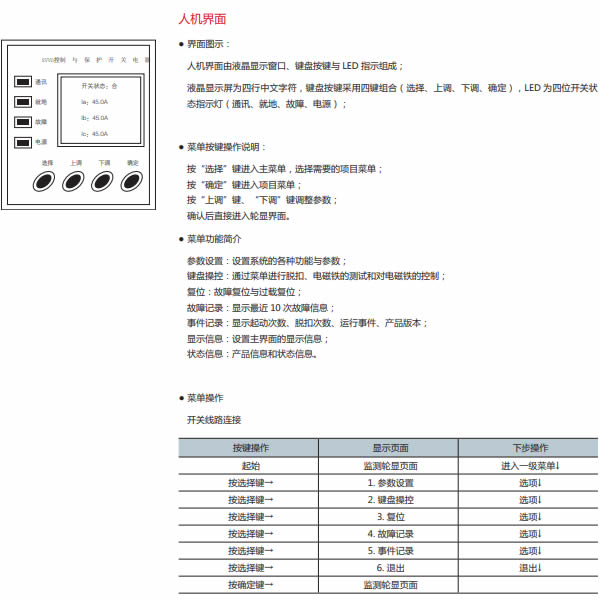

● 顯示屏，采用液晶中文顯示窗口，循環顯示電路測量參數；
● 狀態指示，配備四組 LED 指示燈，指示不同的開關及電路狀態；
● 擴展功能，提供派生用途的功能模塊，滿足不同的使用需求（可逆、漏電、熔斷隔離等）；

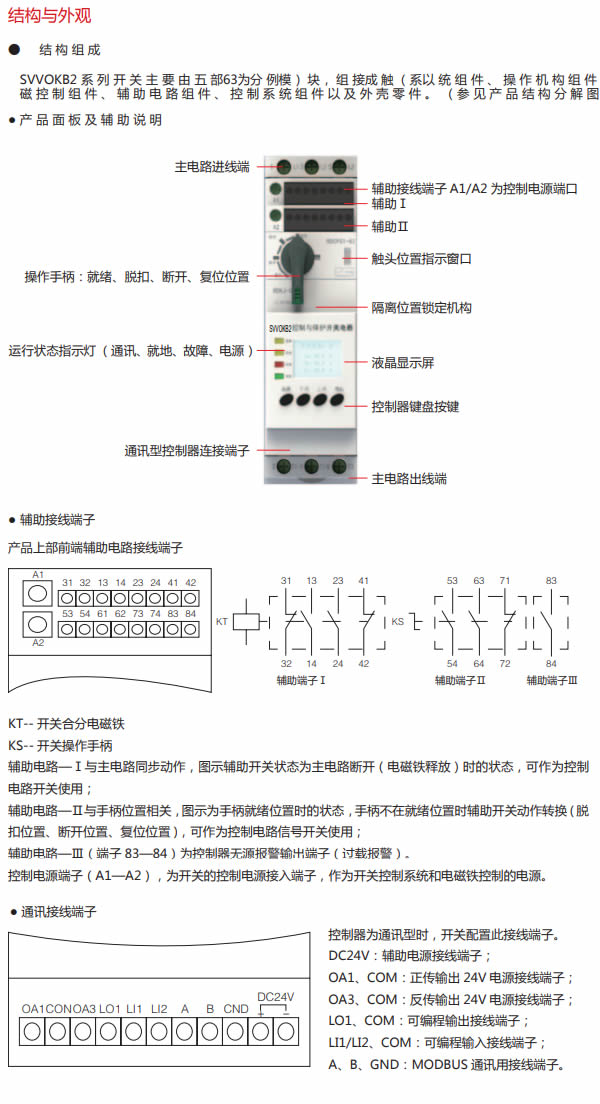

● 面板整體優化、布局合理、使用方便，產品上端集中布置輔助連接端口，中間區域有觸頭位置指示窗口、操作手柄與位置指示、顯示屏與信號指示燈、控制器按鍵（鍵盤），正面下端為通訊接口區間；
● 產品結構組件為立體式布置，后端為主電路部分，其上下為主電路連接端子，前端為操作面板，結構優化緊湊，產品寬度模數化（63A 殼架為 54mm，125A 殼架為90mm）；
● 方便安裝，63A 殼架配備兩種安裝方式（TH-35mm 標準卡軌式安裝，伸縮固定式安裝），125A 殼架配備固定式；
● 控制系統模塊，控制模塊種類規格多樣，滿足不同電路系統的選用，標準型、通訊型、電子式、各樣派生功能控制器，控制模塊電流規格完整。
概述
SVVOKB2 系列控制與保護開關電器（CPS）（以下簡稱“開關”），主要應用于交流 50Hz、額定工作 電壓 690V 及以下、額定工作電流 0.15A ～ 125A 的低壓配電與電動機控制與保護電路。
SVVOKB2系列開關是一種高科技集成技術產品，開關結構優化，體積小，采用節能技術，節材環保， 安裝使用方便；具有數字電子控制系統，智能化程度高，操作簡單，保護功能完善可靠；具有通訊網絡控 制技術，為自動化控制系統，遠程控制系統提供可靠的開關元件。
SVVOKB2系列開關是一種多功能開關電器，具備電路的過載與短路保護能力，功能全面，分斷能力高； 具備電路負載的合分控制功能，操作壽命長，可靠性高，具有隔離等多項附加功能；可以有效的簡化低壓 控制電路，提高自動化控制系統的可靠性，為低壓配電和電動機控制電路提供一種可靠的基礎元件。
SVVOKB2 系列開關符合標準：
GB14048.1 總則 與 IEC60947-1
GB14048.9 控制與保護開關電器（設備） 與 IEC60947-6-2產品使用材料符合 ROHS 指令要求（鉛 Pb，汞 Hg，鎘 Cd，六價鉻 Cr，多溴聯苯 PBBs，多溴二苯醚 PBTEs 等）
使用條件
● 正常工作條件
周圍空氣溫度：最高不超過 +40℃，最低不超過 -15℃，24h 平均值不超過 +35℃；
安裝海拔高度：安裝地點的海拔高度不超過 2000m；
安裝環境濕度：最高溫度為 +40℃時，空氣的相對濕度不超過 50%，在較低溫度下可以允許有較高的相對濕度，例如在 +20℃時可達到 90%，對于由于溫度變化偶爾產生的凝露應采取特殊的措施；
環境污染等級：適用于污染等級 3 級；
防護等級：IP20；
適用電磁環境：A 級
警告：本產品適用于環境 A，在環境 B 中使用本產品會產生有害電磁干擾，在此情況下用戶需采取適當防護措施。
● 儲運條件
產品儲運環境應陰涼通風，不應有陽光直射、雨林、灰塵、化學氣體腐蝕等狀況，適用環境溫度范圍 -25℃～ +55℃，短時間內（24h）可達 +70℃；
● 安裝條件
本開關主電路過電壓類別適用于Ⅲ（配電水平），輔助電路、控制電路過電壓類別適用于Ⅱ（負載水平）。
